概述：

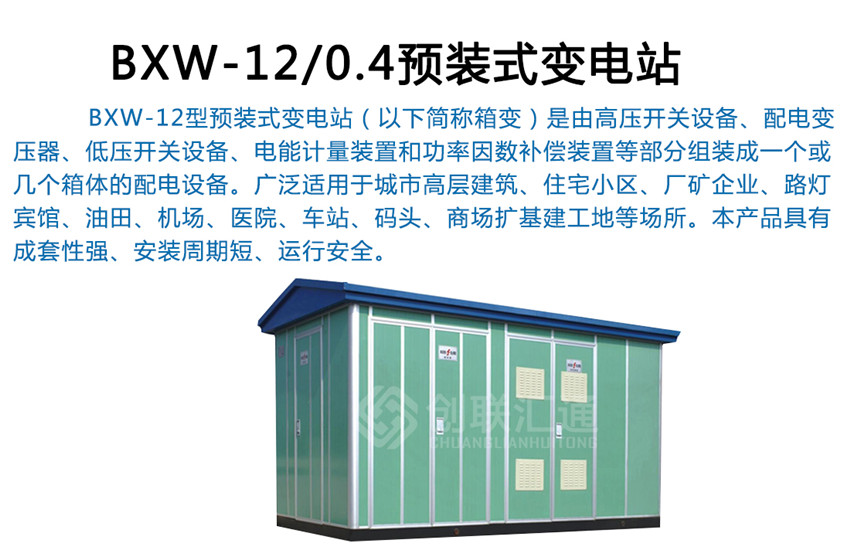

BXW-12型預裝式變電站（以下簡稱箱變）是由高壓開關設備、配電變壓器、低壓開關設備、電能計量裝置和功率因數補償裝置等部分組裝成一個或幾個箱體的配電設備。廣泛適用于城市高層建筑、住宅小區、廠礦企業、路燈、賓館、油田、機場、醫院、車站、碼頭、商場擴基建工地等場所。本產品具有成套性強、安裝周期短、運行安全
可靠、占地面積小、投資省、且造型美觀、與周圍環境色彩協調一致等特點。
| 序號 | 項 目 | 單位 | 參 數 | ||
| 1 |
高壓單元 |
額定頻率 | Hz | 50 | |
| 額定電壓 | kV | 6 | 10 | ||
| 最高工作電壓 | kV | 7.2 | 12 | ||
| 工頻耐受電壓 對地和相間/隔離斷口 | kV | 32/36 | 42/48 | ||
| 雷電沖擊耐壓 對地和相間/隔離斷口 | kV | 60/70 | 75/85 | ||
| 額定電流 | A | 400 | 630 | ||
| 額定短時耐受電流 | A | 12.5(2s) | 16(2s) | ||
| 額定峰值耐受電流 | A | 31.5 | 40 | ||
| 2 |
低壓單元 |
主回路額定電流 | A | 100～3200 | |
| 額定短時耐受電流 | kA | 15 | 30 | ||
| 額定峰值耐受電流 | kA | 30 | 63 | ||
| 支路電流 | A | 10～800 | |||
| 分支回路數 | 路 | 1～12 | |||
| 3 |
變壓器單元
|
補償容量 | kVar | 0～480 | |
| 額定容量 | kVA | 50～1600 | |||
| 阻抗電壓 | % | 4 | 4 | ||
| 分接范圍 | ±2×2.5% | ±2×2.5% | |||
| 聯接組別 | Y,yn0 | Dyn11 | |||
